［摘要］所謂輪廓度是指被測要素實際輪廓相對于理想輪廓的變動差.這一概念用于描述曲線或曲面形狀及位置的準確度。其中輪廓度度包括有基準或無基準的線及面輪廓,根據多年的工作積累,對典型的輪廓度進行分析及其計算方法的介紹。希望讀者能從中得到啟發,

［關鍵詞］矢量，余弦補償, 面輪廓，線輪廓，公差帶,法向矢量.

前言

任何零件的面都是由平面和曲面組成的。曲面形狀誤差的檢測和評定也是產品檢驗中一個非常重要的項目。本文主要針對輪廓度的知識及誤差用三坐標檢測方法等內容進行介紹。輪廓度公差的相關概念線輪廓度公差的定義線輪廓度是限制實際曲線對理想曲線變動量的一項指標，它是對非圓曲線的形狀及位置精度要求。輪廓度公差是實際被測要素（所有的輪廓點要素）對理想輪廓線的允許變動。本文主要介紹三坐標測量機（沒有數模）如何測量輪廓度的方法及應用。

一.線輪廓及面輪廓定義

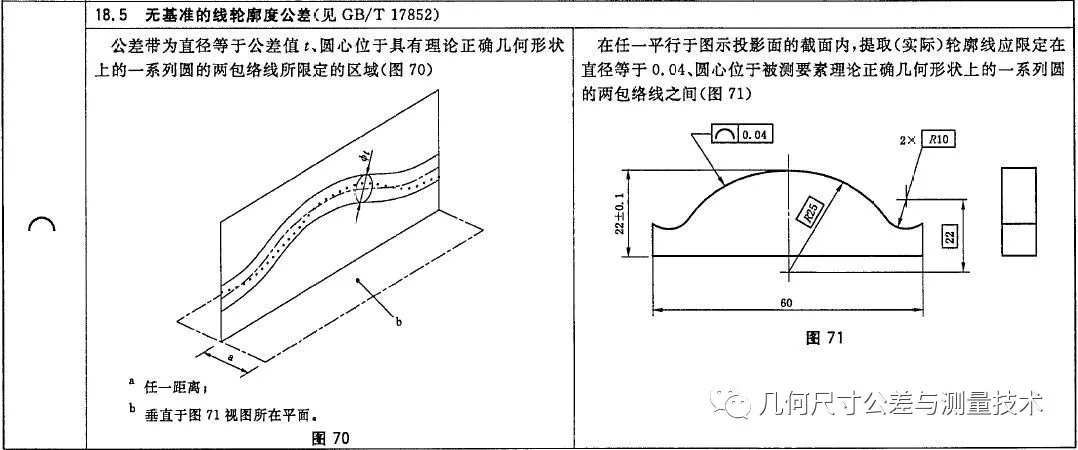

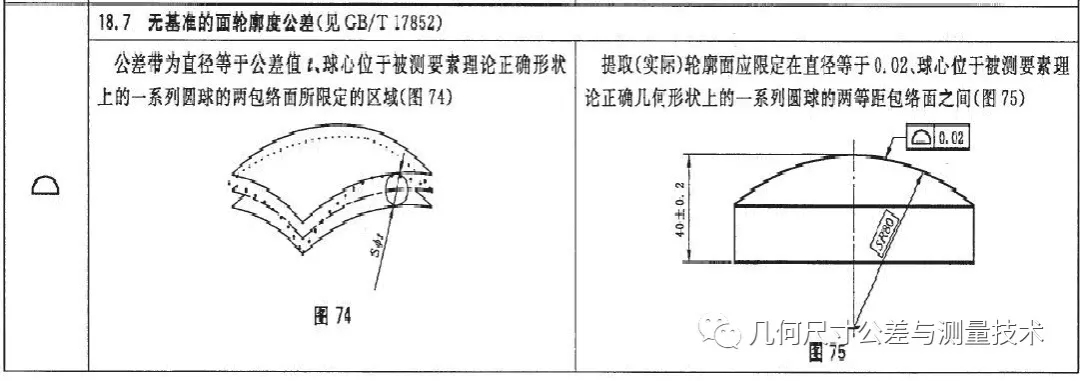

1.1線輪廓度無基準解釋:

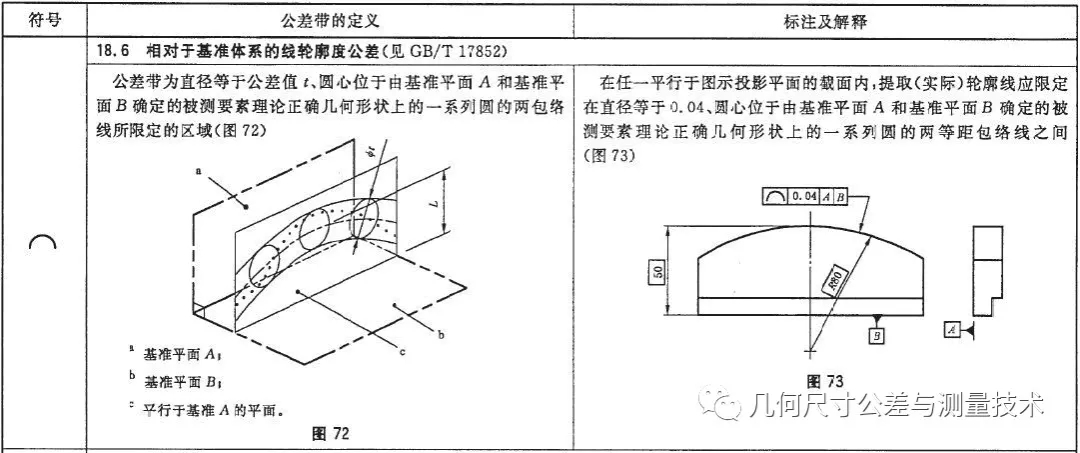

1.2線輪廓度有基準解釋:

1.3面輪廓度無基準解釋:

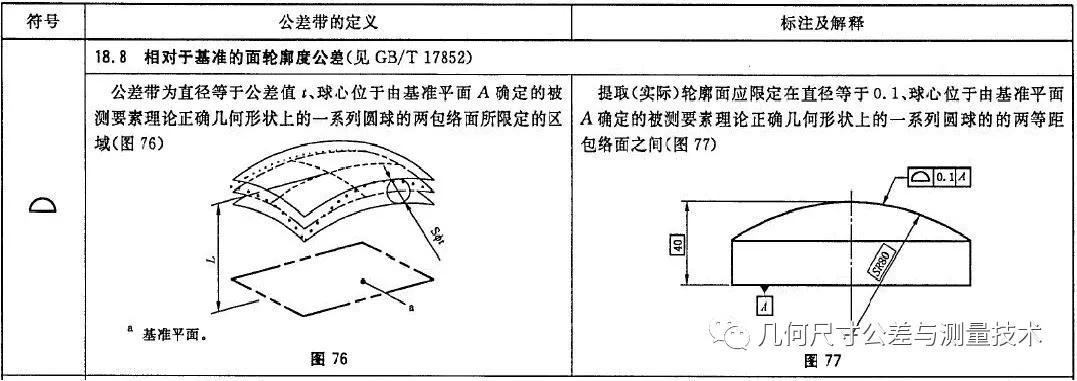

1.4面輪廓度有基準解釋:

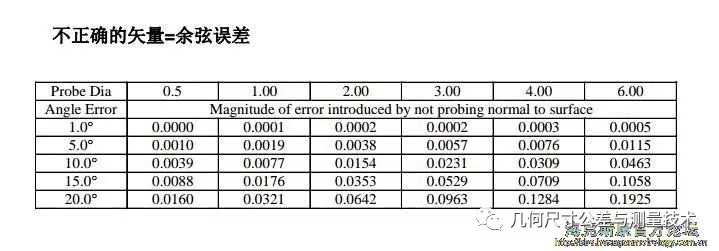

二.測量的法向矢量及測針半徑補償

在三坐標測試技術中，補償測針半徑是關鍵技術，精密測量任何幾何元素，都必須作測針半徑補償，實際上，測量機的動態顯示為測球中心位置，測量中測針必須沿著所測量點的法線無障礙地趨近測量點測量，并在該法線矢量上做測針半徑補償，如圖1述：

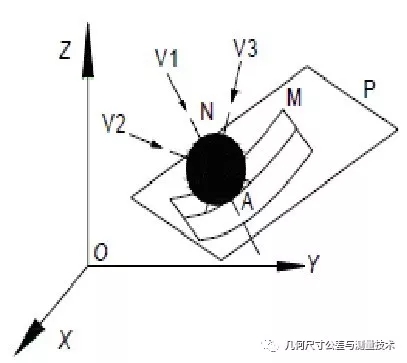

圖1：測量曲面上A點產生的測針補償誤差分析

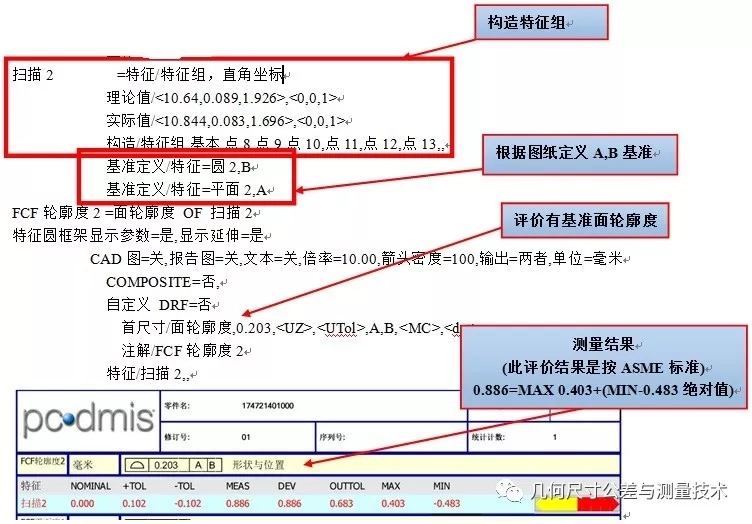

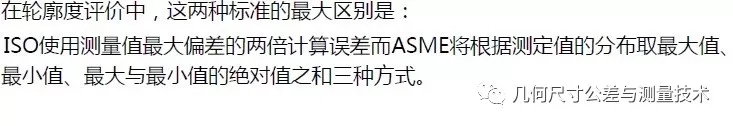

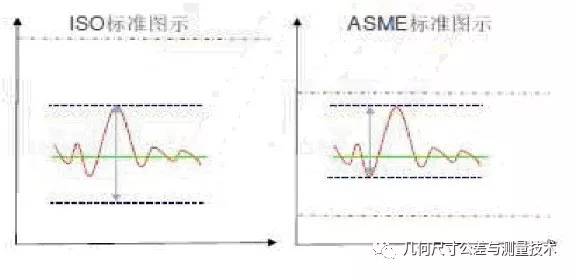

三.面輪廓及線輪廓評價的兩種標準

注: 國標評價的輪廓度等同于ISO標準.

四、輪廓度公差的測量方法及計算方法的介紹

傳統的面輪廓度測量誤差的測量方法包括仿形裝置測量、截面輪廓樣板測量、光學跟蹤輪廓測量?jī)x測量。這種測量方法要求做出理論輪廓樣板后才能測量。由于理論輪廓樣板制作非常困難，因此該測量方法適合于一種零件大批量生產過程中的檢驗。隨著現在三坐標測量機的普遍運用，越來越多的企業多傾向于使用三坐標測量，測量精度高、效率快。

1、仿形裝置測量 首先配備一些必要的輔助裝置以及測量器具如百分表（千分表），通常我們選擇的測量器具的精度是被測量公差的1/3， 才能滿足我們的測量要求，調整被測零件相對于仿形裝置和輪廓樣板的位置，千分表調零。仿形測頭在輪廓樣板上緩慢移動，由千分表讀取示值并做好記錄，記錄的點數不少于10 點，取其最大示值得2 倍，即為面輪廓度誤差值。在過去走訪的很多企業，對一線檢測人員進行調研時，很多人都會用此方法測量，但對于數據處理時，遇到了疑惑，得出的數據要不要再乘以2。今天筆者在這明確的告訴大家，需要乘以2 倍。

2、 截面輪廓樣板（簡稱輪廓度樣板法）測量這種測量方法在批量生產中最為常見的，配以適當?shù)牧烤呷缛撸▽Ｓ茫┖洼o助裝置就可以了，我們把理論輪廓樣板貼合在被零件的表面，根據光隙法估讀法找到最大間隙處，用塞尺測其最大間隙。此最大間隙即為其輪廓度誤差值，請讀者一定要注意，不能將其最大間隙值乘以2 倍。

3、光學跟蹤輪廓測量?jī)x（投影儀）測量此方法適用于測量尺寸較小和薄的零件，在本案例一中不適用，在此也簡單介紹一下，將被測輪廓，投影在投影屏上與極限輪廓相比較，實際輪廓的投影應在極限輪廓線之間，即為合格。這種測量方法不能得出具體數值，只作合格與否的判定。

4、三坐標檢測方法 采用三坐標測量裝置進行測量時無需輪廓樣板，只需要被測零件的CAD 的3D模型（零件的三維設計圖形），因此該測量方法可應用于任何場合且測量數據可靠。根據測量測頭是否和零件表面接觸可分為接觸式與非接觸式兩類。接觸測量法以三坐標測量機測量為典型代表。三坐標測量機對環境（如：溫度、濕度、防振等）要求高。由于測量時測頭在工件上要逐點測量，所以測量速度較慢，但是其測量精度高，適用于公差小，精度要求高的零部件，另外要注意被測零件的材質不能太軟。非接觸測量法以結構光法為典型代表。該測量方法一次獲取物體表面的數據（點坐標）多，測量范圍大，對被測量物體的材質沒有要求，特別適合于面積大且易變形的覆蓋件類零件的測量。

其計算方法相同即測出若干個點的坐標值，并將測得的坐標值與理論輪廓的坐標進行比較，取其偏差值最大絕對值的2 倍作為該零件的輪廓度誤差值。

五、典型案例分析一（無基準要求）

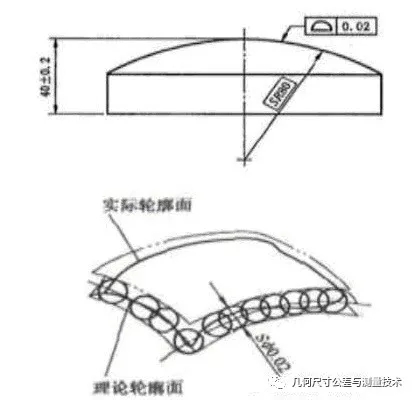

首先，我們分析圖1，這是我們做檢測的第一步，面輪廓度要求0.02mm,整個曲面是球面，根據要求，我們需要選擇合適的測量方法和測量器具，針對本例，很顯然不能用輪廓度樣板,使用輪廓度樣板法，普通塞尺的精度達不到，通常塞尺的最小測量精度0.02mm（量具的最小分辨率）≥1/3×0.02mm（被測要素的輪廓度公差值）。同樣用投影儀測量也是不合適的，圖1 零部件尺寸大且非薄壁件。那么我們用仿形測量裝置法進行測量，配備輪廓度樣板、千分表、固定和可調支承，調整被測零件相對于仿形裝置和輪廓樣板的位置，千分表調零。仿形測頭在輪廓樣板上緩慢移動至整段曲面，為了減小測量系統誤差，我們盡量使指示計測頭與仿形測頭的形狀一致，且垂直于理想輪廓方向上，由千分表讀取示值并做好記錄，記錄的點數應不少于10 點，取其最大示值的2 倍，即為面輪廓度誤差值f。值得注意的是：整個曲面是球體，為了能夠覆蓋到整個曲面，我們需要每隔120°測量一組數據。假設我們測量的數值:

第一組數據△P1 為：0.005 0.007 0.004 0.010 0.012 0.0090.007 0.006 0.015 0.013△P1max﹦0.015單位

第二組數據△P2 為：0.006 0.007 0.008 0.011 0.012 0.0140.007 0.008 0.012 0.006△P2max﹦0.014單位

第三組數據△P3 為：0.010 0.007 0.004 0.010 0.008 0.0110.007 0.009 0.016 0.010

△P3max﹦0.016 單位

因?yàn)椤鱌3max＞△P1max＞△P2max

所以面輪廓度誤差f﹦2×△P3max﹦0.032 mm

接下來，我們用接觸式三坐標進行測量，按照傳統的三坐標測量方法：直接測量其整個球面或過球心的截圓，評價其半徑，測量的數據如下：80.004 80.008 80.012 80.013 80.015 80.005 80.004 80.010 80.01580.009 單位

在評價報告里，輸入標稱值，測定值和偏差會直接讀出的，面輪廓度誤差即為一組數據中取其偏差最大值絕對值的2 倍。

計算方法依據GB/T1958-2004：△P﹦∣實際值-理論值∣

△ P 的值：0.004 0.008 0.012 0.013 0.015 0.0050.004 0.010 0.015 0.009

△ Pmax﹦0.015mm

所以面輪廓度誤差f﹦2×△Pmax﹦0.030mm

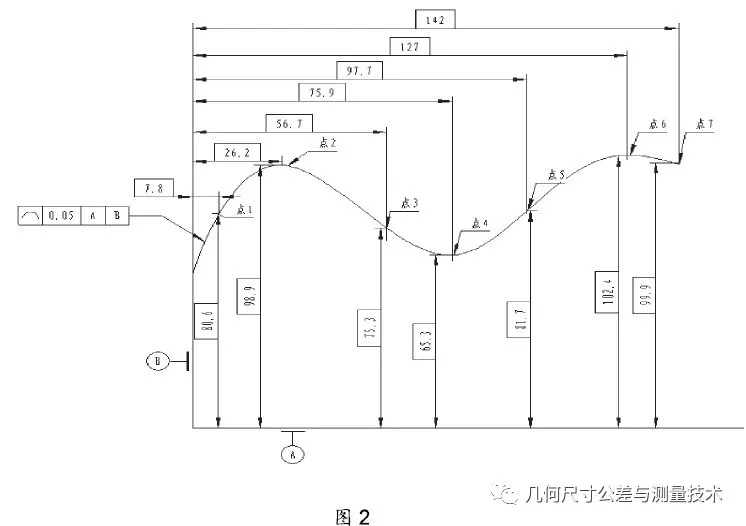

案例分析二（有基準要求）如圖2：

由圖2，我們采用傳統的檢測方法都是不行的，從圖形分析來看，有基準要求，根據曲線上的點坐標來判斷整段曲線的輪廓度誤差是否符合設計要求。在這里我們只能借助三坐標測量機進行自動測量，那么我們需不需要導入數模呢？不需要。首先我們建立坐標系，以基準A 和B 為基準，坐標建立以后，我們利用自動測量點，使用自動測量的優點是，省去了計算測頭接觸曲面的矢量角。測得的實際坐標可以直接參與計算了。點1～點7 的X 軸實際坐標為X1～X7，Y 軸實際坐標為Y1～Y7，Z 軸坐標值不考慮。

點1～點7 理論坐標（7.8,80.6）、（26.2,98.9）、（56.7,75.3）、（75.9,65.3）、（97.7,81.7）、（127,102.4）、（142,99.9）

假設我們測量的點1～點7 實際坐標分別為：（7.801,80.623）、（26.232,98.901）、（56.741,75.279）、（75.914,65.325）、（97.688,81.689）、（126.998,102.384）、（141.985、99.973）

根據公式：


f﹦2×△Pmax

△X、△Y﹦實際坐標值-理論坐標值

△P—坐標偏差值

f—輪廓度誤差值

根據公式計算：△P1﹦0.023 △P2﹦0.032 △P3﹦0.046 △P4﹦0.029 △P5﹦0.016 △P6﹦0.016 △P7﹦0.023 單位

即△Pmax 為△P3

f﹦2×0.046＝0.092mm

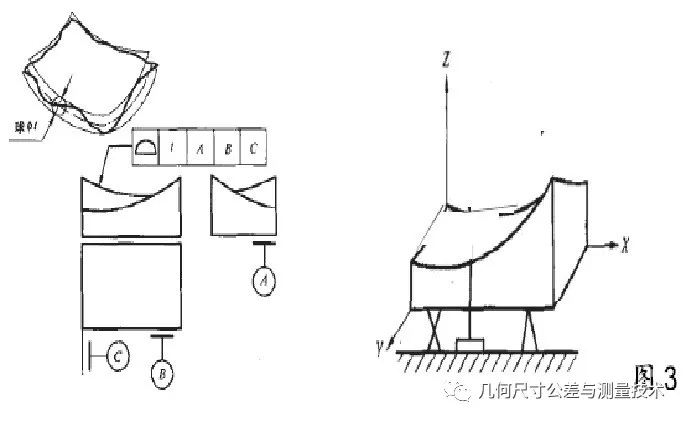

案例分析三（有基準要求）如圖3：

由圖3，我們可以看出，圖形比較復雜，涉及到三維圖，使用傳統方法測量比較困難，用三坐標直接測量，但具體的點的坐標值又沒有給出，那么我們可以使用三坐標的3D 數模導入法， 先導入零件3D 數模，再建立坐標系，利用擬合坐標系使實際的坐標系與數模坐標系重合，那么現在就可以測量了，把鼠標放到數模上點擊，該點的理論值會顯示在圖形上，實際值就是測量后的坐標值，值得注意的是，此時要考慮XYZ 的理論坐標值。在整段曲面上采點數為8～10 點，根據公式：，計算出每一點的坐標偏差值，輪廓度誤差值為最大坐標偏差的2 倍，即

f﹦2×△Pmax

△X、△Y、△Z﹦實際坐標值-理論坐標值

△P—坐標偏差值

f—輪廓度誤差值

六. 解決本公司輪廓度案例

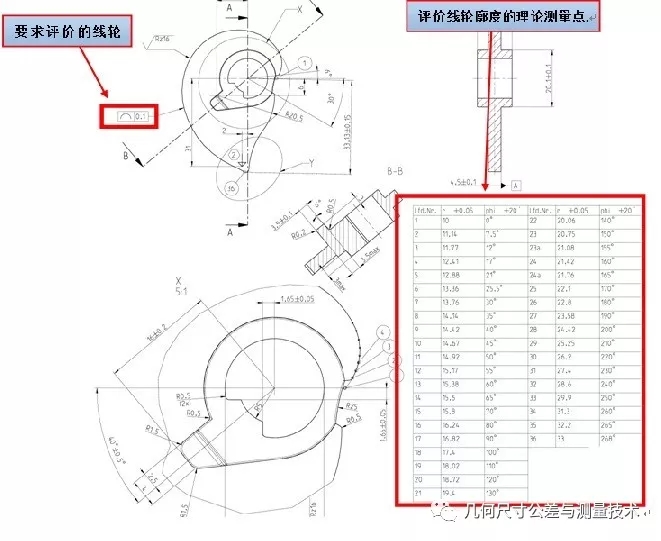

案例分析一 (無基準線輪廓度)

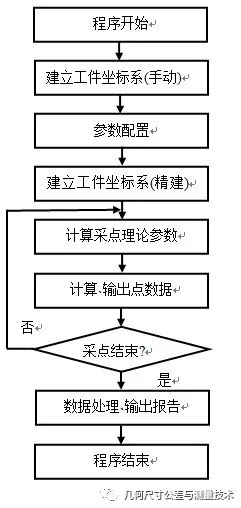

1.   流程

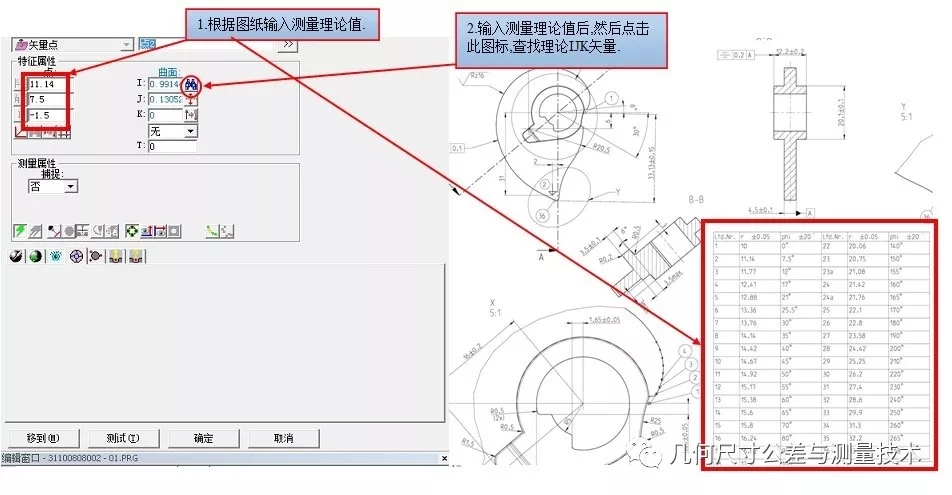

2.根據圖紙正確查找IJK法向矢量.

3. 圖紙.

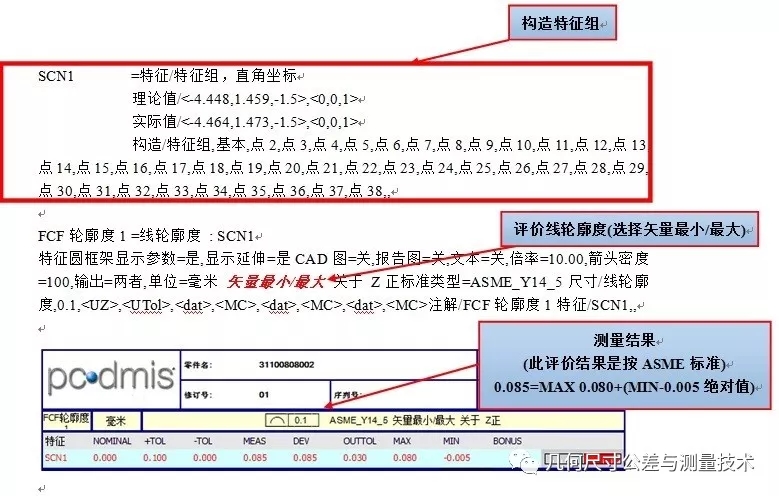

4．見程序及說明.

-A-

=特征/平面，直角坐標,三角形

理論值/<-6.544,-8.37,0>,<0,0,1>

實際值/<-6.547,-8.37,0.001>,<0.0002273,-0.000512,0.9999998>

測定/平面,8

移動/安全平面

觸測/基本,常規,<3.482,-11.762,0.012>,<-0.0002109,0.0002772,0.9999999>,<3.48,-11.764,0>,使用理論值=是

觸測/基本,常規,<-0.209,-23.345,0.001>,<-0.0002109,0.0002772,0.9999999>,<-0.214,-23.352,0.001>,使用理論值=是

觸測/基本,常規,<-1.925,-30.626,0.005>,<-0.0002109,0.0002772,0.9999999>,<-1.931,-30.631,-0.01>,使用理論值=是

觸測/基本,常規,<-10.913,-22.758,0.001>,<-0.0002109,0.0002772,0.9999999>,<-10.916,-22.755,-0.018>,使用理論值=是

觸測/基本,常規,<-18.725,-10.882,0.003>,<-0.0002109,0.0002772,0.9999999>,<-18.73,-10.879,-0.002>,使用理論值=是

觸測/基本,常規,<-19.13,5.665,-0.005>,<-0.0002109,0.0002772,0.9999999>,<-19.132,5.668,0.017>,使用理論值=是

觸測/基本,常規,<-7.734,12.768,-0.013>,<-0.0002109,0.0002772,0.9999999>,<-7.736,12.772,0.021>,使用理論值=是

觸測/基本,常規,<2.806,13.982,-0.003>,<-0.0002109,0.0002772,0.9999999>,<2.804,13.982,-0.003>,使用理論值=是

終止測量/

A4

=坐標系/開始,回調:A3,列表=是

建坐標系/找平,Z正,-A-

建坐標系/平移,Z 軸,-A-

坐標系/終止

移動/安全平面

-B-

=特征/觸測/圓,直角坐標,內,最大內切

理論值/<0,0,3>,<0,0,1>,14

實際值/<-0.006,-0.015,3>,<0,0,1>,14.072

目標值/<0,0,3>,<0,0,1>

起始角=0,終止角=270

角矢量=<-0.0000001,-1,0>

方向=逆時針

顯示特征參數=否

顯示相關參數=是

測點數=10,深度=0,螺距=0

樣例點=0,間隙=0

自動移動=否,距離=0

查找孔=無效,出錯=否,讀位置=否

顯示觸測=否

A5

=坐標系/開始,回調:A4,列表=是

建坐標系/平移,X軸,-B-

建坐標系/平移,Y軸,-B-

坐標系/終止

移動/安全平面

-C-

=特征/觸測/矢量點,直角坐標

理論值/<-1.65,-5.4,3>,<1,-0.0000001,0>

實際值/<-1.646,-5.404,3.001>,<1,-0.0000001,0>

目標值/<-1.65,-5.4,3>,<1,-0.0000001,0>

捕捉=否

顯示特征參數=否

顯示相關參數=是

自動移動=否,距離=0

顯示觸測=否

-B-C-

=特征/直線，直角坐標,非定界,否

理論值/<0,0,3>,<-0.0000001,-1,0> 實際值/<0,0,3.001>,<0.0006797,-0.9999998,0>

構造/直線,偏置

曲面法線 =<0,0,1>,多點

標識 = -B-,-C-,,

偏置 = 0,1.65

-A-B-C-

=坐標系/開始,回調:A5,列表=是

建坐標系/找平,Z正,-A-

建坐標系/旋轉,Y負,至,-B-C-,關于,Z正

建坐標系/平移,Z 軸,-A-

建坐標系/平移,X軸,-B-

建坐標系/平移,Y軸,-B-

坐標系/終止

移動/安全平面

點39
