導讀：圓度儀廣泛應用于汽車、機械加工等行業，能夠幫助企業進行有效的質量管控。本文主要介紹圓度儀的基本常識、操作規范和使用方法，并介紹Kosaka系列圓度儀設備。文章轉載自東莞市中科計量科技有限公司（http://www.zk813.com/jlzs/xyxw/3489.html），如有侵權，請隨時聯系我司刪除，謝謝。

隨著科技的發展，人們的身邊隨處可見的儀器越來越多了，但是大家又都不了解他們，就連最基本的他們叫什么名字，他們是干嘛的，也是一知半解而已，今天就來為大家講解一下圓度儀。

首先讓我們來看看我們網絡上對于圓度儀的介紹有那些：圓度儀是一種利用回轉軸法測量工件圓度誤差的測量工具。圓度儀分為傳感器回轉式和工作臺回轉式兩種型式。測量時，被測件與精密軸系同心安裝，精密軸系帶著電感式長度傳感器或工作臺作精確的圓周運動。圓度儀由儀器的傳感器、放大器、濾波器、輸出裝置組成。若儀器配有計算機，則計算機也包括在此系統內。首先讓我們來看看我們今天的目的：確保儀器的正確使用、避免儀器和產品因使用不當而造成的損壞，提高產品測試數據的有效性、真實性、準確性。

了解了圓度儀之后現在要來學習圓度儀的操作方法了。

1.接通氣源，表壓達到?4?X?10?5 ?Pa以上。

2.根據被測工件尺寸和形狀選擇測量工作臺或附件，并裝在主軸上。

3.將工件放在測量工作臺上，使其大致上與主軸同心。

4.按下主軸電機開關，這時主軸啟動并帶動工作臺轉動。

5.按下計算機電源開關，待系統穩定后，即進入調整測量狀態。

6.在調整狀態下，計算機屏幕按圓的運動軌跡實時顯示傳感器測得的工件輪廓數據，操作員根據被測工件的圓度值大小，用鼠標點擊倍率選項調整放大倍數（一般測量范圍采用10um—4um之間）。

7.調心：先粗調使調心裝置的頂桿調到與工件有?1.0mm~1.2mm?左右的距離并鎖緊，粗調使傳感器的測頭調到與工件有?1mm~1.2mm?左右的距離后鎖緊，然后用微調使傳感器接觸工件，用調心裝置的微調旋鈕調整工件，一直到傳感器全部接觸工件即計算機屏幕上把工件的輪廓完全顯示出來為止，然后把調心裝置的頂桿退開使其脫離工件，微調傳感器前進2~3小格（相當于加測量力為0.6~1N）。到此調整過程結束。

8.之后按屏幕提示按測量鍵開始測量，工件旋轉一周，測量完畢，此時屏幕圖形及分析數值實時顯示出來。

9.測量小工件時，可以不停主軸，退出傳感器，取下工件即可。如被測工件很大，則必須將主軸停止，方可更換被測工件。

10. 測量套圈滾道圓度時，一般只須目測測頭在滾道中間即可進行測量。若做工藝試驗，要求每次測量截面不變，則必須經過仔細?找溝底（滾道中心）才行。

維護和保養

1.經常用萬用表檢查主軸的氣浮情況，特別是當測量值變化很大時，首先應檢查主軸工作是否正常。如發現有微接觸或不浮等應立即停止測量，將主軸拆下清洗或用原包裝箱運回生產廠家進行檢驗維修。

2.過濾器應經常放水、油等。過濾器內裝的過濾材料，須依當?shù)貧夂蚯闆r及壓縮空氣含水、油情況定期烘干或 更換，同時應清洗過濾器。大約1年拆開過濾器檢查一次。

3.傳感器測頭須經常清理，擦掉上頭的油污，當測頭磨損嚴重時，可以將測頭更換。

4. 如發現傳感器晶體片被撞斷，必須送回生產廠家修理，重新檢定后方可使用。

5. 計算機要注意清潔，防塵、防潮。

我司專營產品，日本進口的KOSAKA 圓度儀系列介紹如下：

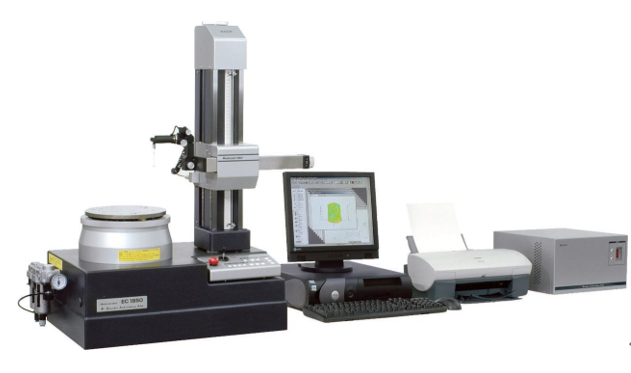

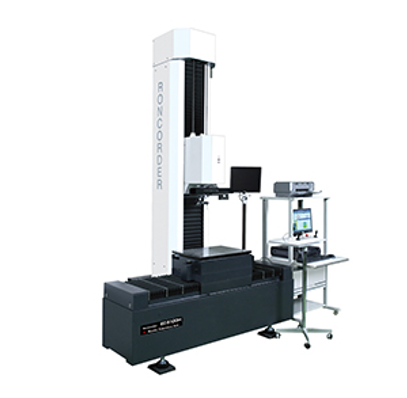

KOSAKA 圓度儀系列設備是桌上型真圓度圓柱度測定機， 搭載高精度自動工作臺，從傾斜中心的對正到資料表格列印均可全自動完成，同時還具有自動調心和調傾斜功能、具備緊急停止機能。

產品優點：具備出色的性價比，全測量能力，易于使用，適用于車間環境中對工件的幾何測量。其出色的數據分析能力完全可以滿足實驗室圓度測量的要求。

關鍵詞：圓度儀；圓柱度儀；真圓度儀；圓柱度測定機
