導讀：本文重點回答了以下四個問題——什么是圓度儀？圓度儀的工作原理是什么？圓度儀設備有哪些類型？使用圓度儀有哪些注意事項？除此之外，也簡單普及了使用圓度儀的行業類別以及以及應用場景。

基本介紹

圓度儀是一種測量零件回轉表面(軸、孔或球面)不圓度的精密儀器。通常有兩種類型：小型臺式，把工件裝在回轉的工作臺上，測量頭裝在固定的立柱上；大型落地式，把工件裝在固定的工作臺上，測量頭安裝在回轉的主軸上。測量時，測量頭與工件表面接觸，儀器的回轉部分(工作臺或主軸)旋轉一周。因回轉部分的支承軸承精度極高，故回轉時測量頭對被測表面將產生一高精度的圓軌跡。被測表面的不圓度使測量頭發生偏移，轉變?yōu)殡?或氣)信號，再經放大，可自動記錄在圓形記錄紙上，直接讀出各部分的不圓度，供評定精度與工藝分析之用。廣泛用于精密軸承、機床及儀器制造工業中。

工作原理

圓度儀是一種測量零件回轉表面(軸、孔或球面)不圓度的精密儀器。通常有兩種類型：小型臺式，把工件裝在回轉的工作臺上，測量頭裝在固定的立柱上；大型落地式，把工件裝在固定的工作臺上，測量頭安裝在回轉的主軸上。測量時，測量頭與工件表面接觸，儀器的回轉部分(工作臺或主軸)旋轉一周。因回轉部分的支承軸承精度極高，故回轉時測量頭對被測表面將產生一高精度的圓軌跡。被測表面的不圓度使測量頭發生偏移，轉變?yōu)殡?或氣)信號，再經放大，可自動記錄在圓形記錄紙上，直接讀出各部分的不圓度，供評定精度與工藝分析之用。廣泛用于精密軸承、機床及儀器制造工業中。

基本類型

圓度儀基本上有兩種形式。(1)工作臺轉動式：工件轉動而檢測器固定；(2)測量軸轉動式：工件固定而檢測器轉動。圓度儀的關鍵之一是旋轉主軸有非常高的制造精度和裝配精度。

使用注意事項

1. 每天開機后，用酒精（無水乙醇,99.97%）清潔大理石工作臺及立柱大理石部分。注意：不要用酒精擦拭驅動箱外殼，因?yàn)?，外殼部分表面是噴涂油漆的，容易起化學反應，用酒精擦拭后容易影響外觀的美觀。

2. 注意大理石工作臺的T型槽、立柱的絲桿及立柱導軌（立柱后面金屬部分）的防銹，定期涂防銹油特別是放長假時一定要注意。具體方法：可以噴WD40在以上地方，過五分鐘之后，用無塵紙將多余的WD40擦干凈。

3. 在不使用時，應將探針Stylus拆下放置在專用的探針盒里。

4. 需要定期檢查供電電源的電壓，請用戶設備維護專業人員配合，具體方法：檢查電壓值是否在110~~240V之間，電壓的波動是否在允許范圍之內，L-火線、N-零線、E-接電線的相序及電壓是否正確。

5. 外部供電有無UPS不間斷電源保護裝置（必須安裝），為了防止當電源送電和突然斷電引起的峰值電壓對控制箱內電路板、電腦及電子元件的損壞。

6. 儀器的環境溫度及濕度是否在允許范圍之內。操作環境溫度的范圍：15-30攝氏度，溫度梯度變化允許范圍：小于2攝氏度（一般環境要求，如加工現場）； 操作環境溫度的范圍：18-22攝氏度，溫度梯度變化允許范圍：小于2攝氏度（標準計量室）； 濕度要求：45%-75%之間。

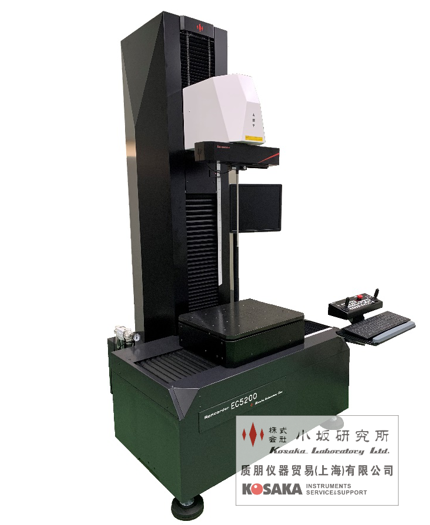

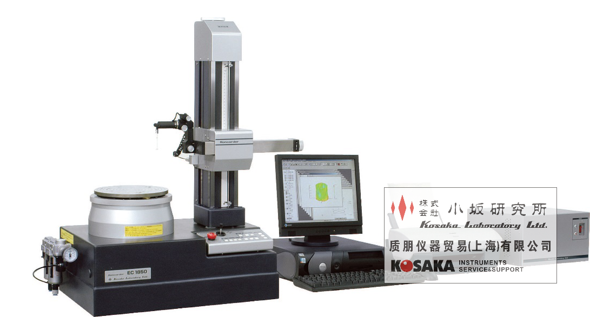

關鍵詞：日本進口的KOSAKA 圓度儀
