導讀：機械制造行業的同仁在工作的時候，都是要先學會看圖的，看圖呢，首先又是會看懂三視圖。那么什么是三視圖呢？本文將結合KOSAKA臺階儀的三視圖，為大家進行初步的介紹。

三視圖就是一個立體圖投影到不同的平面所投影的圖，是主視圖（正視圖）、俯視圖、左視圖（側視圖）的總稱，也是觀測者從上面、左面、正面三個不同角度觀察同一個空間幾何體而畫出的圖形。將人的視線規定為平行投影線，然后正對著物體看過去，將所見物體的輪廓用正投影法繪制出來的圖形稱為視圖。

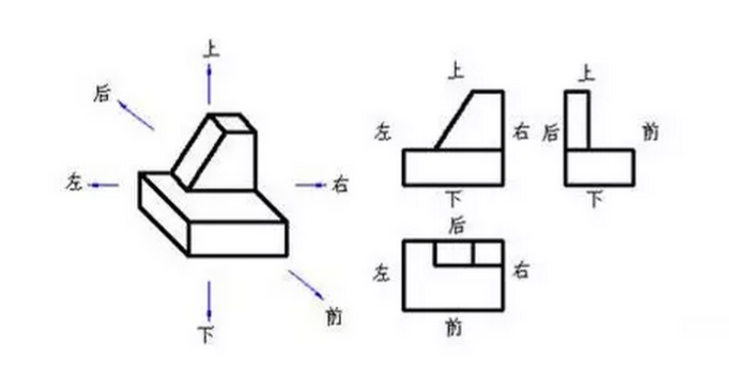

一個物體有六個視圖：

從物體的前面向后面投射所得的視圖稱主視圖（正視圖）——能反映物體的前面形狀，

從物體的上面向下面投射所得的視圖稱（俯視圖）——能反映物體的上面形狀，

從物體的左面向右面投射所得的視圖稱左視圖（側視圖）——能反映物體的左面形狀，

還有其它三個視圖不是很常用，在此略過不提。

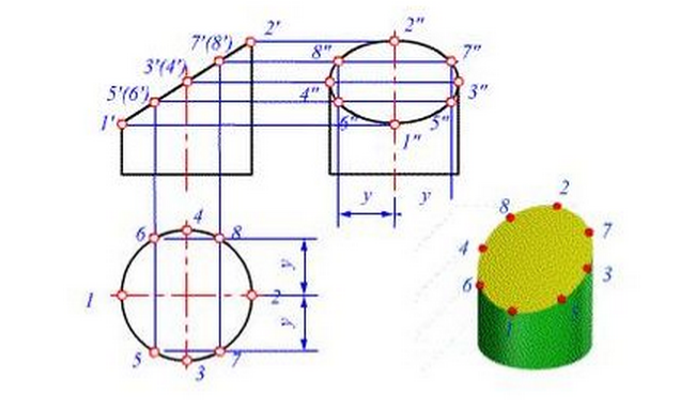

“三線交匯得頂點”，七字口訣，記住了嗎？

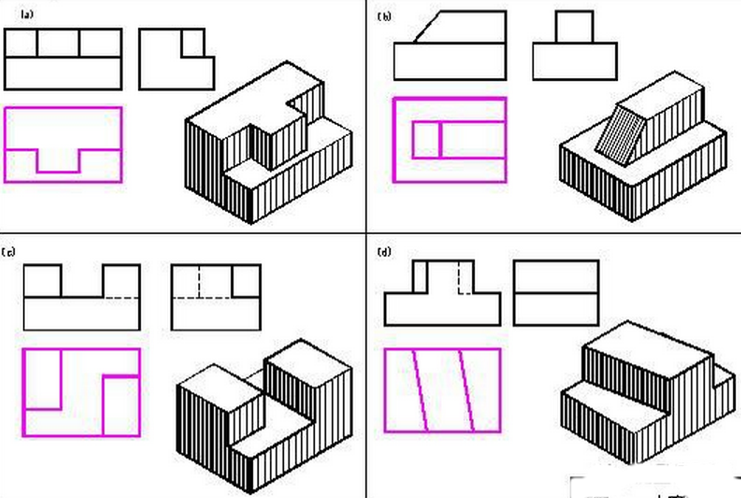

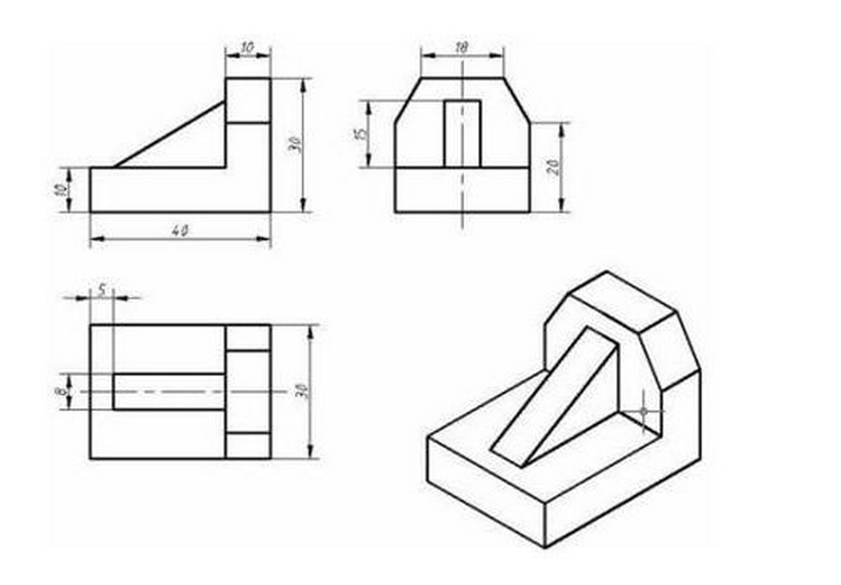

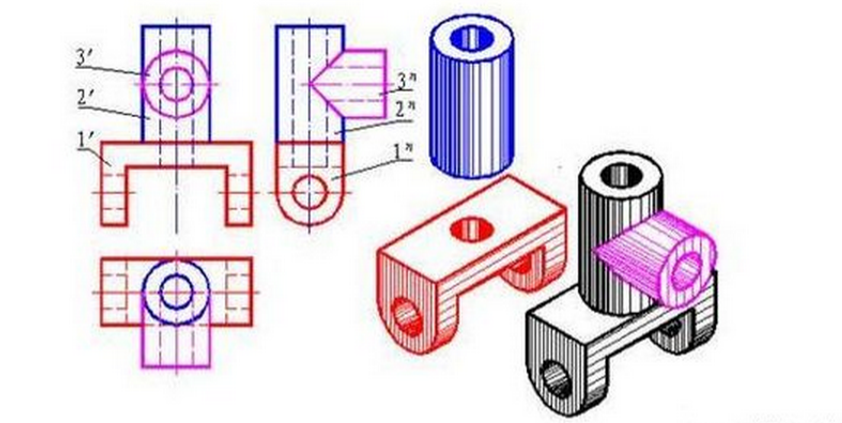

下面我們將給大家總結了以下三視圖的觀察圖，能想象出其他所有視圖的樣子嗎？

下面以KOSAKA 臺階儀為例，介紹一下設備的三視圖：

日本進口KOSAKA 臺階儀，有ET200A，ET4000系列和ET10000，分別對應：學術和科研單位的膜厚測量（如工程系、材料系和機電系材料測量需求），面板、光伏、半導體等產業工廠自動化測量和超大型工廠全自動化測量的需求。

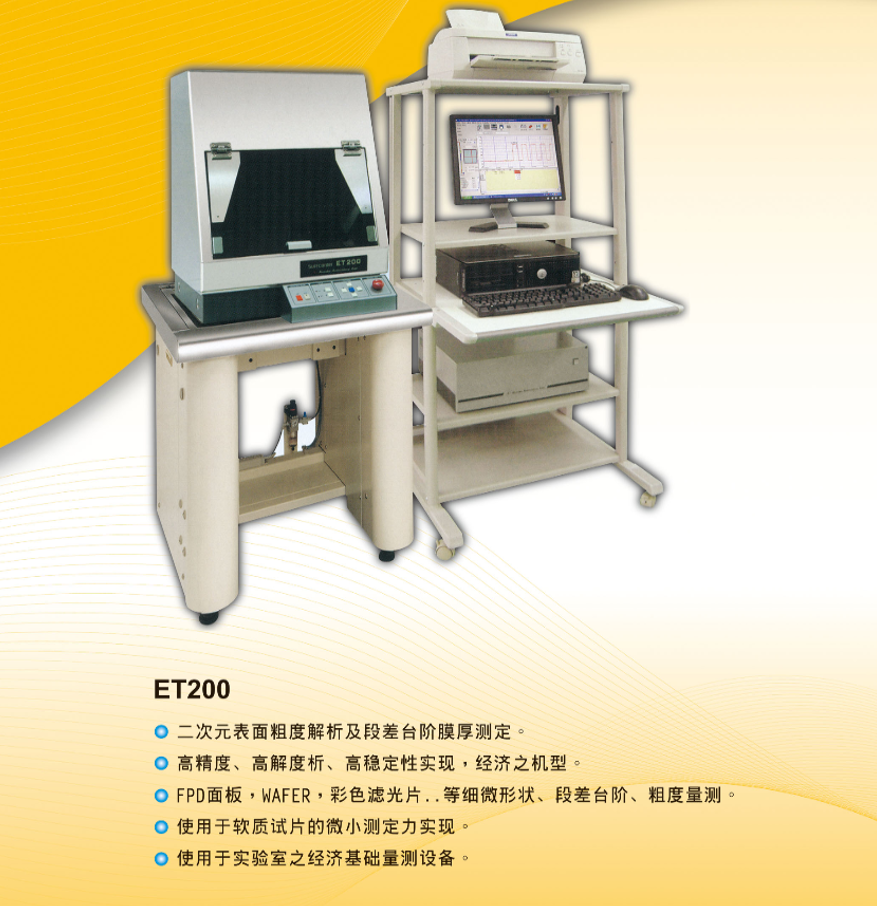

設備外形圖：

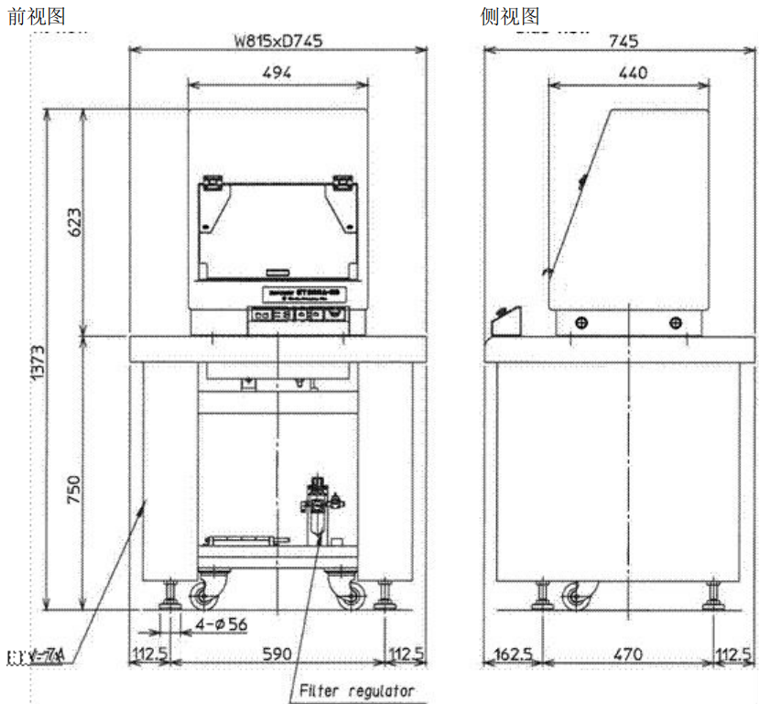

設備三視圖：
